机器人第七轴地轨分类全解析：安装方式、防护等级与负载选型指南

机器人第七轴地轨分类全解析：安装方式、防护等级与负载选型指南

在自动化产线规划中，机器人行走地轨（业内常称第七轴、机器人外部轴或行走轴）是实现设备移动化作业的核心载体。然而，面对厂商提供的多种型号，不少采购者对其分类逻辑感到困惑。实际上，第七轴地轨的分类并非单一维度，而是可以从安装架构、防护设计、承载等级三个关键角度进行系统划分，不同类型的组合直接决定了设备造价与适用边界。

一、按安装架构划分：地轨、吊挂与侧挂

这是最直观的分类方式，取决于设备在厂房中的空间定位：

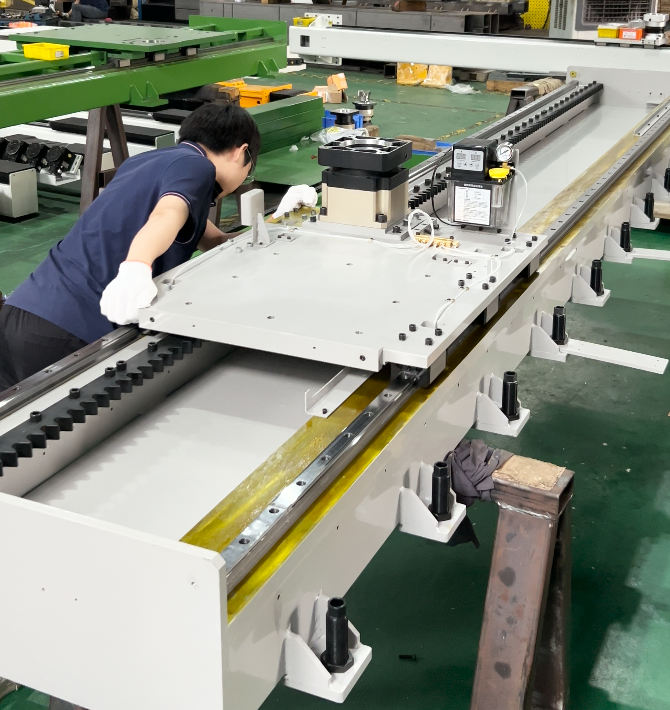

地轨式（地面行走单元）：轨道铺设于地面，机器人底座固定在滑台上沿直线运动。这是应用最广的架构，优势在于重心低、运行稳，特别适合重型负载场景。但其对地面平整度有一定要求，安装前通常需做预埋钢板或找平处理。

吊挂式（天轨单元）：轨道悬挂于车间顶部，机器人呈倒挂姿态作业。该方案最大化释放了地面空间，适合地面设备密集或通道狭窄的产线。需特别注意的是，吊挂方案必须配置机械防坠落锁紧机构，且对顶部钢结构的承重能力有严格要求。

侧挂式（壁挂单元）：轨道固定在垂直墙面或立柱侧面。这种非标架构常用于空间极为受限的工况，如喷涂房内或焊接工位间隙，可有效利用侧向闲置区域。

二、按防护等级划分：开放式、半封闭式与全封闭式

防护设计直接影响设备在特定工况下的寿命和可靠性：

开放式结构：轨道与传动齿条完全外露，结构最简，成本最低。仅适用于电子装配、洁净室等无尘无屑环境。

半封闭式结构：配备简易钣金护板，能阻挡大部分溅射物和大颗粒碎屑。适用于一般机加工环境，但长期在粉尘环境下仍需定期清理。

全封闭式结构：采用风琴罩或钢板伸缩护罩将导轨、齿条完全密封，同时滑台端部配有刮屑板。该设计能有效隔离焊渣、切削液、打磨粉尘等腐蚀性介质，是焊接、铸造、石材加工等恶劣工况的首选。

三、按负载与材质划分：轻型与重型

承载能力决定了第七轴的“骨架”材质与结构刚性：

轻型地轨（铝型材结构）：滑台底座采用高强度铝合金型材，重量轻、惯量小，响应速度快。适配机器人负载通常在500kg以内，多用于3C行业、精密装配及小型工件搬运。

重型地轨（钢制焊接结构）：采用Q235或45#钢整体焊接并去应力退火，导轨安装面经龙门铣精加工。可承载1吨至20吨以上的机器人+工件组合，是汽车白车身、大型铸造件、风电部件等重工领域的必备单元。

四、综合选型考量

在实际选型中，上述三类维度往往是交叉组合评估的。例如，一套典型的重工焊接方案可能最终确定为“重载钢制地轨 + 全封闭风琴防护 + 齿轮齿条传动”的配置。决定最终类型组合的核心因素依次为：机器人本体重量及工件负载 → 车间可用空间及布局 → 现场粉尘/湿气等级 → 预算范围。

值得一提的是，成熟的非标自动化厂商通常支持多参数定制，包括轨道长度（最长可达60米）、有效行程、滑台高度、颜色涂装等，以满足产线个性化需求。

五、品牌与服务保障

在非标自动化领域，选对供应商与选对类型同等重要。以东莞品诺传动设备有限公司为例，其深耕第七轴非标定制多年，核心产品矩阵涵盖地轨、天轨、桁架机械手、变位机等单元。拥有独立技术团队与精加工产线，能够依据客户提供的负载、行程及工况参数，快速出具三维方案及刚度分析报告。从设计出图到安装调试，提供全流程技术支持与售后响应，助力制造企业实现产线柔性化升级。
