桁架机械手选什么模组搭建？三种主流方案对比分析

在自动化产线升级的浪潮中，桁架机械手凭借其高刚性、大负载、长行程的优势，已成为机床上下料、搬运码垛、焊接切割等场景的核心设备。而模组作为桁架机械手的“骨骼”与“肌肉”，直接决定了设备的精度、速度与寿命。丝杆模组、皮带模组、齿轮齿条模组是当前最主流的三种搭建方案，各有千秋，如何选型往往让工程师们头疼不已。

本文将逐一拆解三种传动模组的核心特点、适用工况，并结合东莞市品诺传动设备有限公司实际产品案例，提供精准的选型参考。

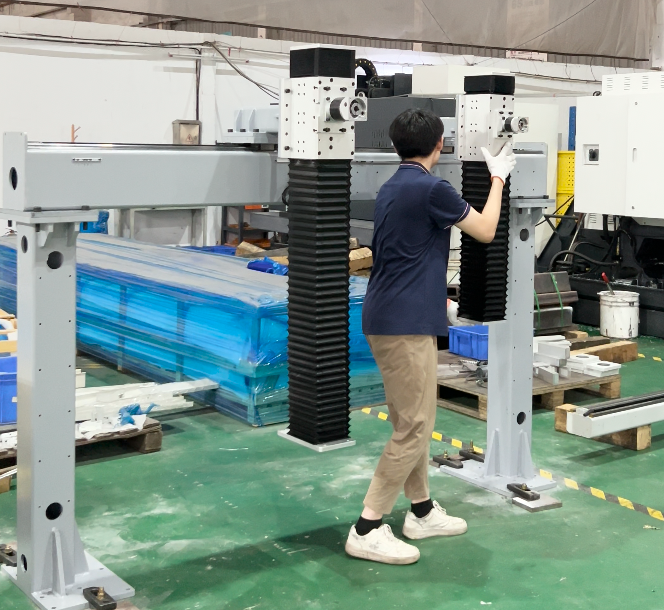

桁架机械手选型

一、丝杆模组搭建 —— 精度之王，短行程首选

丝杆模组（滚珠丝杆模组）是桁架机械手领域精度最高的传动方案之一。核心原理为伺服电机驱动丝杆旋转，带动螺母做轴向直线运动，丝杆与螺母之间为滚珠滚动摩擦，具备摩擦阻力小、传动效率高、定位精度优异的核心优势。

适用场景：主要应用于3米以内短行程、高精度定位工况，典型场景包含精密零件加工上下料、检测设备精准移载、精密工装定位等对误差控制要求严苛的工序。

品诺传动定制方案：东莞市品诺传动全封闭丝杆模组，整机宽度400mm，有效行程400mm，额定负载可达200kg。设备标配风琴罩全封闭防尘结构，有效适配车间粉尘、切削液等复杂环境，重复定位精度可达±0.02mm。企业深耕非标传动模组定制多年，可按需匹配C3级、C5级不同精度标准，支持个性化行程与负载定制，是短行程高精度桁架机械手的优选方案。

二、皮带模组搭建 —— 轻快经济，长行程性价比之选

同步带皮带模组依靠同步带与齿形带轮啮合传动，将电机旋转运动转化为直线运动。整体结构精简、运行噪音低、装配维护便捷，且支持超长行程搭建，综合成本优势突出，是中轻载长行程工况的高性价比方案。

适用场景：适配轻载、中载、高频往复运行工况，多用于轻型物料分拣输送、包装生产线取放、长距离水平移载等场景，常作为桁架机械手X轴长行程驱动核心模组。

品诺传动定制方案：品诺传动同步带模组产品线成熟齐全，依托“快速出图、极速交付”的生产服务优势，可高效响应各类非标定制需求。在长行程、轻中载、预算可控的自动化项目中，该模组可完美平衡运行效率与设备成本，适配性极强。

三、齿轮齿条模组搭建 —— 重载长程，工业场景的“大力士”

齿轮齿条模组依靠齿轮与精密齿条啮合实现传动，结构刚性极强、承载上限高、抗冲击性好，行程可无限拼接延伸，突破了丝杆、皮带模组的行程限制，同时可实现高速稳定运行，是重载、超长行程桁架机械手的核心方案。搭配研磨级齿条齿轮，可兼顾负载、速度与精度三重需求。

适用场景：专注重载、超长行程、高速运行工况，广泛应用于汽车零部件重型搬运、大型工件码垛、焊接切割设备移载、重型自动化产线等严苛工业场景。

品诺传动定制方案：品诺传动在重载齿条模组领域技术积淀深厚，常规精密防尘齿条模组宽度175mm，基础负载100kg，标准行程2.2m，支持无限拼接延长。高端重载桁架机械手配置3条30规格导轨、9组承重滑块、4模精铣齿条+4模研磨齿轮，最大负载可达2吨。设备最高运行速度1400mm/s，最大支持行程50米，可全面覆盖各类超长行程、重载高速工况，提供售前方案设计、生产交付、售后运维全流程一站式服务。

四、方案总结与选型建议

桁架机械手模组选型无通用最优解，需结合现场工况的精度、负载、行程、速度、成本五大核心维度综合判断，三大模组核心参数对比如下：

对比维度	丝杆模组	皮带模组	齿轮齿条模组
定位精度	★★★★★（±0.02mm）	★★★	★★★★
负载能力	★★★★（最大200kg）	★★★	★★★★★（最大2T）
有效行程	★★★（常规＜3m）	★★★★	★★★★★（可无限拼接）
运行速度	★★★	★★★★	★★★★★（1400mm/s）
设备成本	★★★	★★★★★（性价比最高）	★★★
典型应用场景	精密加工、短行程精准定位	轻载输送、高频往复作业	重载搬运、超长行程高速作业
