重型工况专用钢型材重载直线滑台参数详解

面对大型龙门机架、重型机器人行走轨道以及吨级物料搬运这类场景，如果继续选用常规铝型材直线模组，刚性不足的短板会立刻暴露，长期受力变形几乎是必然的，这时候就得换成钢型材打造的重载直线滑台（也就是齿轮齿条模组）才能扛住。

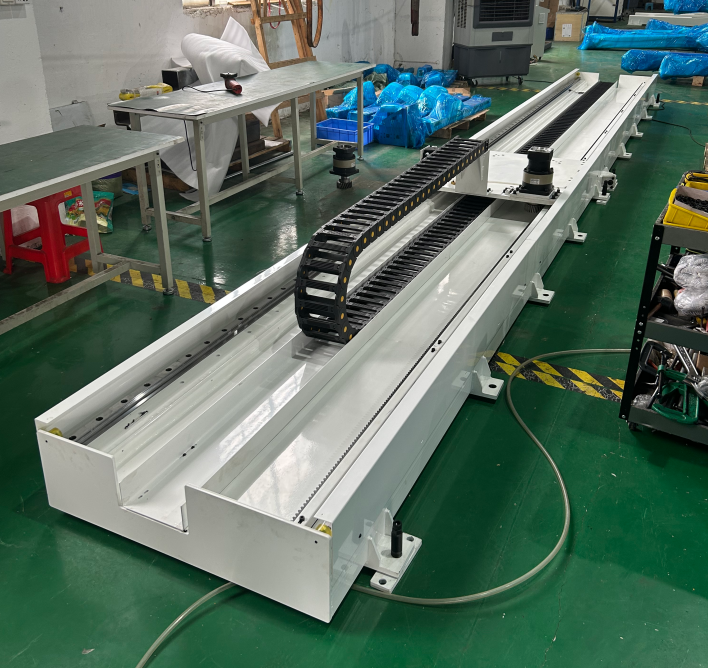

品诺这台PN150G、200G、300G一直到400G的钢制齿条模组，床身是直接用8到10毫米厚的加厚钢板焊接出来的，抗弯能力和抗冲击性能都拉到了很高的水平，水平负载能力覆盖300到800公斤，最高跑起来的速度能达到每秒1400毫米。

直线导轨部分配的是HGR重型滚柱导轨，加上多滑块分散受力的设计，就算是满载状态跑个几年，也不会出现弯曲下垂的毛病。齿条方面用了4模数的大模数淬火齿面，耐磨性直接提升了一半，特别适合用在大负载的机床上料、锂电行业的吨级料仓搬运，还有大型龙门桁架机械手这些地方。

整套重载直线滑台出厂时就预留了地脚调节底板，现场安装找平非常方便，拖链通道给到了35乘50的规格，粗线缆也能轻松穿过去，如果现场环境比较恶劣，还可以选配全封闭的钣金防护罩，把铁屑、粉尘和切削液全挡在外面，很多机加工车间反馈说连续用上五年基本不用大动。

对于一些行程超过10米的长距离项目，齿条会采用分段拼接的方式，配合激光干涉仪来校准直线度，最终定位误差能控制在每米0.05毫米以内。
