线性模组机械手核心组成部件全解析

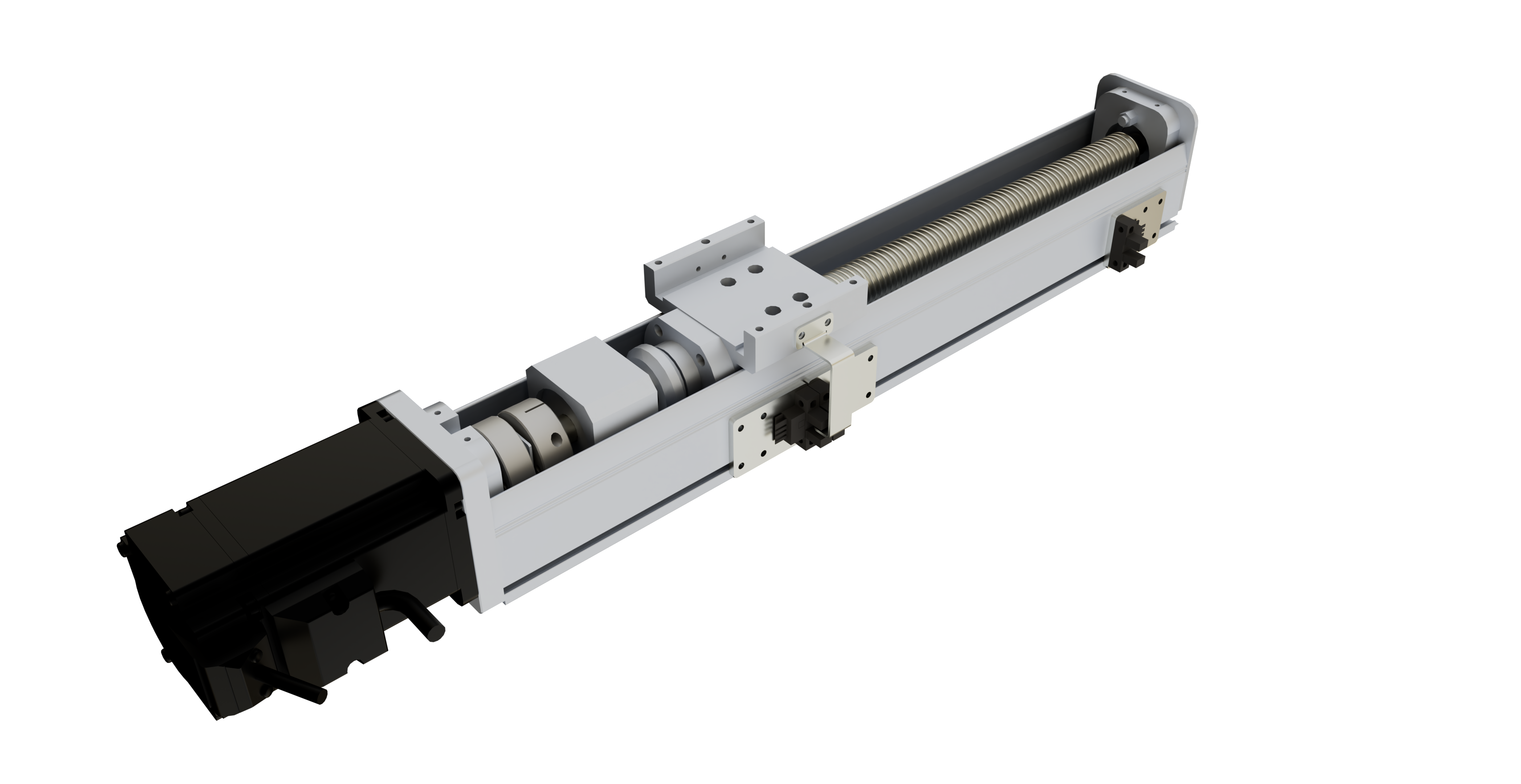

自动化行业常用的线性模组机械手，是实现精准直线往复运动的核心执行单元，整套设备由直线滑轨、滚珠丝杠、铝型材基座、丝杆支撑座、膜片联轴器、光电感应开关、伺服电机七大核心零部件组装而成，各部件分工明确、相互配合，共同保障设备高精度、高稳定运行，下面逐一拆解各组件功能与特性：
一、直线滑轨
也常被称作线性导轨，是实现直线往复运动的基础承载部件。相较于普通直线轴承，直线滑轨额定承载能力更强，可承受多方向扭矩载荷，即便在高负重工况下，依旧能维持平稳、高精度的直线位移，广泛配套各类精密自动化机械手。
二、滚珠丝杠
作为模组核心传动部件，主要作用是把电机输出的旋转运动转化为工作台直线运动。整体由螺杆、螺母、滚动滚珠三部分组成，区别于传统滑动丝杆，依靠滚珠滚动摩擦大幅降低传动阻力。凭借低摩擦、高精度的优势，大量应用于精密加工设备、自动化机械手等高负载高精度场景。
三、铝合金型材
是线性模组的主体基座框架，选用工业铝型材加工成型，整体外观简洁规整，结构刚性充足、综合性能稳定，是自动化产线、组合机床的优选基础动力构件。型材自身刚度高、受热形变量小，设备进给运行稳定性强，从结构层面保障机械手长期作业的定位精度。
四、滚珠丝杆支撑座
内部搭载高刚性、高精度角接触球轴承，保障丝杆回转顺滑无卡顿，转动稳定性优异。支撑座内置深沟球轴承，出厂预填充锂基润滑脂，搭配专用密封垫圈实现密封防护，无需频繁加注油脂，开箱即可直接装配，适配长期连续作业场景。
五、膜片联轴器
安装在伺服电机与滚珠丝杠中间，核心作用是传递扭矩动力。即便设备高速运转，也可有效补偿安装产生的径向、角向、轴向装配偏差，缓冲传动过程中的微小偏移，避免电机与丝杆不同心造成磨损、卡顿。
六、光电开关
模组限位、原点感应专用配件，选型均采用一线工业品牌光电开关，感应识别精度高，精准把控机械手运动行程，起到限位保护、定位校准的作用，避免模组超程撞击损坏零部件。
七、伺服电机
整套线性模组的动力源，依靠伺服驱动系统加持，让机械手具备高速运转、重复定位精度高、运行平稳抖动小的优势，可根据不同生产工艺调整运动速度、行程，适配上下料、搬运、检测等多种自动化作业场景。
综上，线性模组机械手依靠以上七大零部件协同配合，才得以完成各类高精度直线作业，各部件性能直接决定机械手整体运行精度与使用寿命。
